ПЛК AH500

Особенности

КОНТРОЛЛЕР МОДУЛЬНОГО ТИПА ДЛЯ ОБРАБОТКИ БОЛЬШОГО КОЛИЧЕСТВА ТОЧЕК ВВОДА/ВЫВОДА, ОРГАНИЗАЦИИ БОЛЬШОГО ОБЪЕМА ВЫЧИСЛЕНИЙ И ЛОГИКИ, ПОСТРОЕНИЯ ТЕРРИТОРИАЛЬНО РАСПРЕДЕЛЁННОЙ СИСТЕМЫ С ПОДДЕРЖКОЙ ВСЕХ ОСНОВНЫХ ПРОТОКОЛОВ ПЕРЕДАЧИ ДАННЫХ.

Характеристики

Высокая производительность:

Процессор 32-бит

  • Объем прикладной программы: до 384k шагов
  • DI/DO до 4352
  • AI/AO до 544
  • Регистры данных – до 128К слов,
    буферные регистры данных - до 128К слов
  • Количество функциональных блоков до 4096 ед.

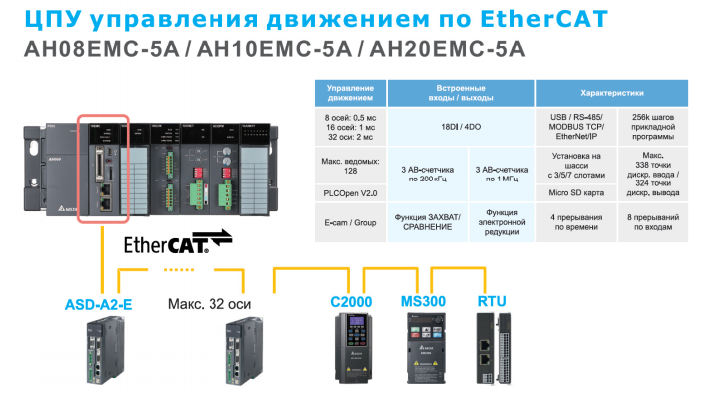

    ЦПУ управления движением по EtherCAT (AHxxEMC-xx)
    Поддерживает установку в слот ЦПУ в блоке управления движением или в слот модуля в связке с другим ЦПУ.
    • Встроенный порт EtherCAT (до 100 Мбит/сек)
    • Встроенный порт Ethernet (100 Мбит/сек)
    • Cлот для карт памяти Micro SD, порт micro-USB для загрузки программ
    • Библиотека функциональных блоков движения PLCOpen
    • Поддержка EtherNet/IP


    Функции управления движением

    • Импульсные модули поддерживают до 4-х осей
    • 3-х осевая линейная/круговая интерполяция
    • Готовые инструкции управления движением
    • Поддержка функций MPG и электронной редукции
    • Функция высокоскоростного захвата/сравнения


    Надежная работа даже в тяжелых условиях

    • Условия эксплуатации: -20 ... +60°С / 5 ... 95% (без конденсата)
    • Условия хранения: -40 ... +70°С / 5 ... 95% (без конденсата)

Применение

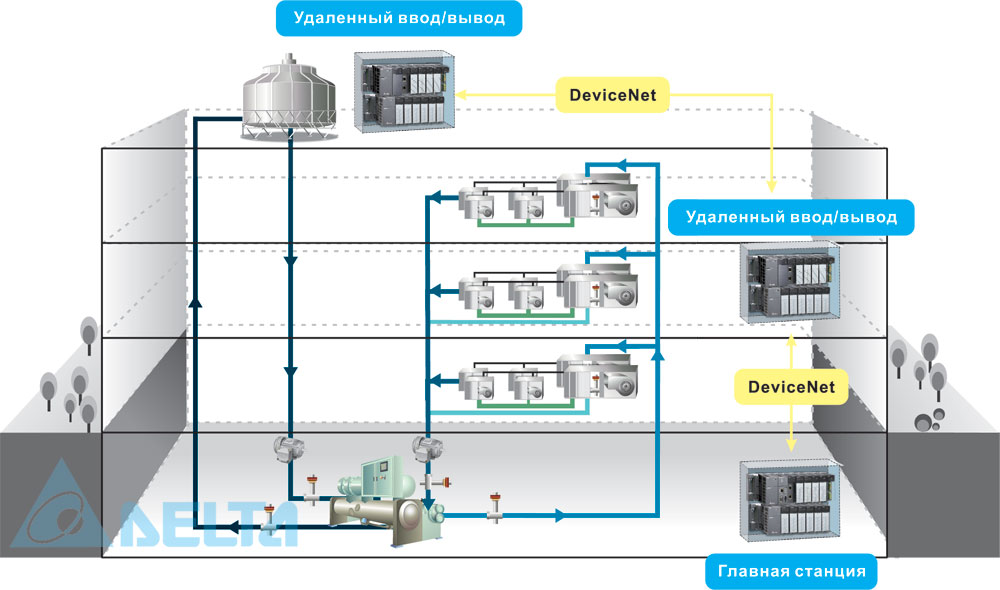

Системы отопления/вентиляции/кондиционирования
Тепловая энергетика
Водоподготовка и водоотведение

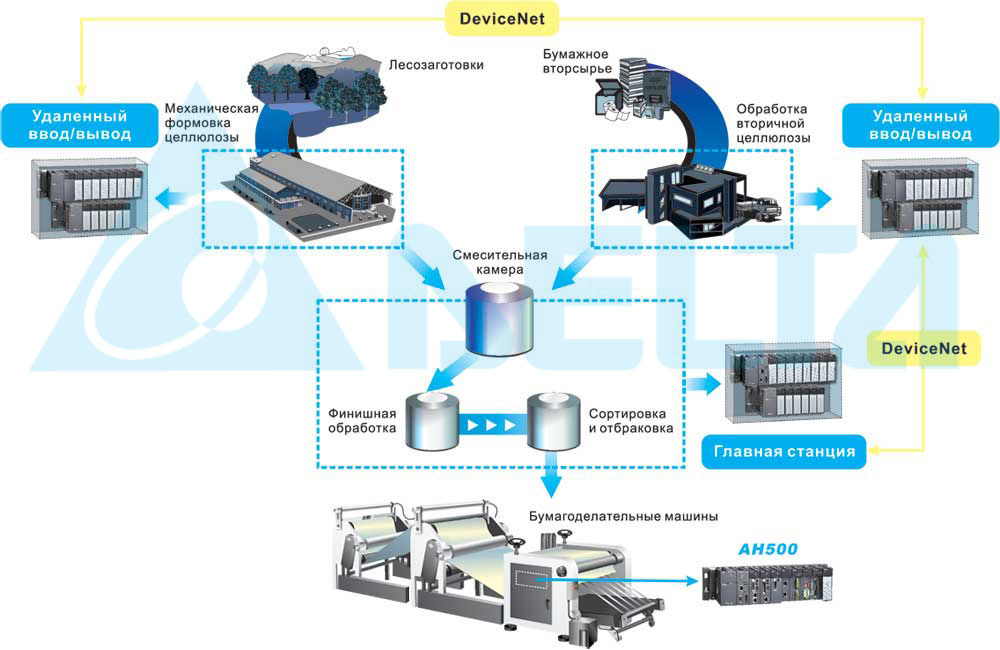

Бумажная промышленность: обработка, формовка, сортировка целлюлозы; бумагоделательные машины

Машины по обработке строительных материалов

Основовязальные машины

ЦПУ и модули

ЦПУ

AHCPU511-RS2

34370 Р

ЦПУ, 96К шагов, 1 шасси расширения, карта SD, 2хRS232/485, мини USB

AHCPU521-EN

86450 Р

ЦПУ, 192К шагов, 3 шасси расширения, карта SD, Ethernet 10/100 M, 1хRS232/485, мини USB

Модули питания

AHPS05-5A Модуль питания для АН500, 100-240 50-60 Гц AC на внутреннюю шину DC

12180 Р


AHPS15-5A Модуль питания для АН500

14000 Р


Модули позиционирования

AH05PM-5A Модуль позиционирования для АН500 на 2 оси, G-коды, импульсные входы/выходы

61040 Р


AH15PM-5A Модуль позиционирования для АН500 на 4 осей, G-коды, импульсные входы/выходы

92050 Р


AH10PM-5A Модуль позиционирования для АН500 на 6 осей, G-коды, импульсные входы/выходы

91420 Р


AH20MC-5A Модуль позиционирования для АН500 на 12 осей, G-коды, для сети DMCNet

149380 Р


Температурные модули

AH04PT-5A Температурный модуль для АН500 на 4 термосопротивления PT100/1000; Ni100/Ni1000, 2/3/4 провода, съёмный клеммный блок

47530 Р


AH04TC-5A Температурный модуль для АН500 на 4 термопары (J, K, R, S, T, E, N), съёмный клеммный блок

34370 Р


AH08PTG-5A Температурный модуль для АН500 на 8 термосопротивлений PT100/1000; Ni100/Ni1000, 2/3/4 провода, изолированные входы, съёмный клеммный блок

54460 Р


AH08TC-5A Температурный модуль для АН500 на 8 термопар (J, K, R, S, T, E, N), съёмный клеммный блок

44520 Р


Модули цифровых входов

AH16AM10N-5A Модуль для АН500 на 16 DI 24 VDC, съёмный клеммный блок

10430 Р


AH16AM30N-5A Модуль для АН500 на 16 DI 100-240 VAC, съёмный клеммный блок

15400 Р


AH16AP11P-5A Модуль для АН500 на 8 DI 24 VDC/8 DO (PNP), съёмный клеммный блок

11900 Р


AH16AP11R-5A Модуль для АН500 на 8 DI 24 VDC/8 DO (реле), съёмный клеммный блок

12530 Р


AH16AP11T-5A Модуль для АН500 на 8 DI 24 VDC/8 DO (NPN), съёмный клеммный блок

10990 Р


AH16AR10N-5A Модуль для АН500 на 16 быстродействующих входов, 24 VDC, съёмный клеммный блок

13510 Р


AH32AM10N-5A Модуль для АН500 на 32 DI 24 VDC, клеммный блок

20370 Р


AH32AM10N-5B Модуль для АН500 на 32 DI 24 VDC, разъём DB37

18900 Р


AH32AM10N-5C Модуль для АН500 на 32 DI 24 VDC, разъём IDC-40

19600 Р


AH64AM10N-5C Модуль для АН500 на 64 DI 24 VDC, 2 разъёма IDC-40

31360 Р


МОДУЛИ ЦИФРОВЫХ ВЫХОДОВ

AH16AN01P-5A Модуль для АН500 на 16 DO (PNP), съёмный клеммный блок

13370 Р


AH16AN01R-5A Модуль для АН500 на 16 DO (реле), съёмный клеммный блок

14630 Р


AH16AN01S-5A Модуль для АН500 на 16 DO (симистор), AC 110/220V, 0.6A, съёмный клеммный блок

15680 Р


AH16AN01T-5A Модуль для АН500 на 16 DO (NPN), съёмный клеммный блок

10850 Р


AH32AN02P-5A Модуль для АН500 на 32 DO (PNP), клеммный блок

23380 Р


AH32AN02P-5C Модуль для АН500 на 32 DO (PNP), разъём IDC-40

22330 Р


AH32AN02T-5A Модуль для АН500 на 32 DO (NPN), клеммный блок

21070 Р


AH32AN02T-5B Модуль для АН500 на 32 DO (NPN), разъём DB37

18900 Р


AH32AN02T-5C Модуль для АН500 на 32 DO (NPN), разъём IDC-40

19600 Р


AH64AN02P-5C Модуль для АН500 на 64 DO (PNP), 2 разъёма IDC-40

35840 Р


AH64AN02T-5C Модуль для АН500 на 64 DO (NPN), 2 разъёма IDC-40

31360 Р


Модули аналоговых входов

AH04AD-5A Модуль для АН500 на 4 AI, потенциальный и токовый режимы, съёмный клеммный блок

38500 Р


AH06XA-5A Модуль для АН500 на 4 AI/2 AO, потенциальный и токовый режимы, съёмный клеммный блок

46900 Р


AH08AD-5B Модуль для АН500 на 8 AI, потенциальный режим, съёмный клеммный блок

47740 Р


AH08AD-5C Модуль для АН500 на 8 AI, токовый режим, съёмный клеммный блок

47810 Р


МОДУЛИ АНАЛОГОВЫХ ВЫХОДОВ

AH04DA-5A Модуль для АН500 на 4 AO, потенциальный и токовый режимы, съёмный клеммный блок

42700 Р


AH08DA-5B Модуль для АН500 на 8 AO, потенциальный режим, съёмный клеммный блок

50400 Р


AH08DA-5C Модуль для АН500 на 8 AO, токовый режим, съёмный клеммный блок

50330 Р


Другие модули

AH02HC-5A Модуль высокоскоростных счётчиков для АН500 на 2 канала

50960Р


AH04HC-5A Модуль высокоскоростных счётчиков для АН500 на 4 канала

76370 Р


AH10COPM-5A Модуль CANOpen Master для АН500

43120 Р


AH10DNET-5A Модуль DeviceNet Master для АН500

43120 Р


AH10EN-5A Модуль Ethernet для АН500 (Modbus TCP)

50960 Р


AH10PFBM-5A Модуль PROFIBUS Master для АН500

77770 Р


AH10PFBS-5A Модуль PROFIBUS slave для АН500

63490 Р


AH10SCM-5A Модуль дополнительных СОМ-портов, 2хRS485/RS422, Modbus ASCII/RTU, BACnet MS/TP slave

38290 Р


AHRTU-DNET-5A Станция удалённого сбора данных для сети DeviceNet

19040 Р


AHRTU-PFBS-5A Станция удалённого сбора данных для сети ProfiBus

29540 Р
